衬板选型根据球磨机工作性能配置

文章作者：admin / 发表时间：2014/4/22 / 点击： 次

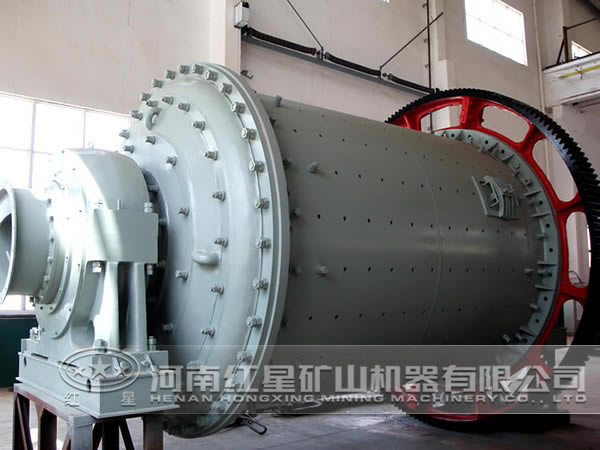

球磨机主要工作部件有衬板、钢球、传动轴等，转动轴是球磨机研磨的中心部件，支撑球磨机整体运转生产，钢球所负责的就是对研磨物料的破碎，而衬板的作用是保护球磨机筒体免受研磨体和钢球的撞击。这三大部件都是球磨机正常高效生产的保证，本文全面介绍衬板对球磨机工作性能的影响。

粗磨球磨机因往往需要较大的破碎力，介质应提升到较大高度故采用不平滑型衬板；反之，细磨球磨机需要的破碎力不大，介质不需提升很高，所以常采用平滑型衬板。可见，衬板的形状主要应与对介质运动状态的要求结合起来更适合于磨矿的要求，则能产生较精确的破碎力，也就能有较强的选择磨碎作用。

另外，需要强调的一个问题，衬板的形状能改变磨机内钢球的分布状态。由于磨机内物料的运动状态及破碎作用的结果，磨机内的钢球分布往往出现轴向离析，使球磨机的破碎作用几部合理，磨机轴向破碎力的作用不精确，选择磨碎作用不好，借助衬板的作用可改善。

分级衬板的应用对提高球磨机磨碎作用有很大的帮助。分级衬板沿磨机轴向呈螺旋分布，所以随着筒体的转动能将处于外层的小钢球推向排矿端，而处于中心部分的大球也就滚向给矿端，结果使给矿端分布大球，排矿端分布小球。球的分布趋于合理，破碎力趋于精确，磨碎作用的选择性自然也随之提高，这不仅能降低物料的过粉碎，提高解离的选择性，而且可使磨机的生产能力提高10~15%。衬板多种多样，具体选择哪种类型，根据球磨机设备的工作性能来配置。
