分析球磨机的两种磨头结构
文章作者:admin / 发表时间:2014/3/28 / 点击: 次

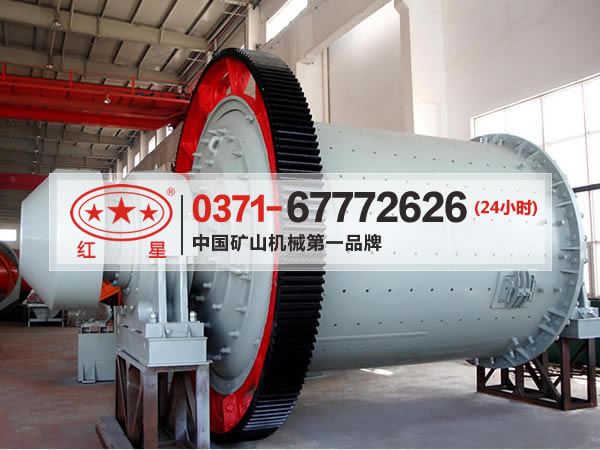

球磨机磨头是球磨机主要发力部件,因此在整个球磨机研磨过程中,磨头承受着磨体和研磨体所有压力,因此,磨头也可以说是球磨机最容易受伤害的地方,作为球磨机生产厂家的红星,我们要考虑磨头的材料、质量和更换件,我们所希望的就是铸造出足够牢固的球磨机磨头,尽量使球磨机故障前不因为磨损严重更换磨头。
球磨机磨头的结构形式有两种:一种是端盖与中空轴铸成一整体式,这种形式结构简单,安装较方便,适用于中小型球磨机。对于较大直径的球磨机,易产生铸缺陷,因磨头端盖占有较大的平展面积且又较薄,即使采用较多的浇冒口浇铸,其冷却收缩也是不均匀的,从而使中空轴与盖的过渡曲面产生较大的应力和组织疏松,这种缺陷有时在切削加工到一定程度才会发现,造成不应有的返工浪费,有时这种缺陷处于隐蔽状态,不能及时发现,由于该部位在球磨机运转时,承受着交变应力,并且有较大的应力集中,在运转一段时间后便产生断裂,这时造成的损失就更大;另一种磨头是将端盖和中空轴分面两部分再组合在一起,把盖和中空轴分别铸造,加工后用螺栓组装到一起,这种结构,避免了上述的铸缺陷。这样虽可解决一些问题,但在原材料消耗和加工工作量上都比较多,并增加了安装工作量;端盖采用钢板焊接结构,其优点是机件制造工艺程序简单,切削加工程序和切削加工面较少,原材料消耗少,端盖质量可得到保障,不存在铸件的铸缺陷。端盖与筒体焊接在一起,连接牢靠省工,避免了要求较高的螺栓或铆件的铸缺陷。端盖与筒体焊接在一起,连接牢靠省工,避免了要求较高的螺栓或铆钉连接。此种中空轴是铸件与盖止口圆定位用螺栓连接成磨头整体。
焊接端盖,其钢板芭一般为筒体钢板厚度的1.5~2.5倍,且焊接端盖的焊缝不宜与筒体焊缝重合,也要避免与筒体上衬板螺栓孔重合。从“等强度”观点出发,端盖也应设置中部增强版,其厚度在满足强度和结构需要的原则下,尽量使端盖钢板厚度减小。端盖与中心轴对心配合止口,一般设在端盖增强板上,即用中心轴法兰外圆对心定位,此种多用于大型球磨机。
筒体两的法兰止口圆与磨头要同心,端盖与筒体结合面要精加工,两端法兰止口中要彼此平行,并与筒体纵向中心线垂直。球磨机磨头和法兰螺栓孔要精确重合,并有不少于15%的绞孔螺栓起定位作用。螺栓要用一种牌号的钢制造,螺栓要均匀拧紧,若达不到上述要求,则在球磨机运转中可能发生螺栓断裂,引起停车事故。
一般大中型球磨机中心空多采用ZG270~500,而小型球磨机因受力较小,考虑到成本和取材容易,一般采用铸铁或球墨铸铁。本磨机选用的是钢板焊接端盖,中空轴与端盖止口圆用螺栓连接。
