球磨机组成结构及相关设备

文章作者：admin / 发表时间：2014/4/25 / 点击： 次

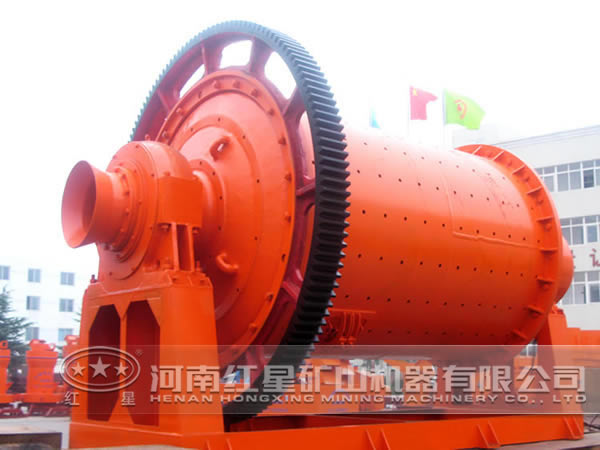

球磨机的产量与球磨机衬板、介质、钢球等因素密切相关，而球磨机主要由六大部分组成，分别是筒体部、给矿部、排矿部、传动部、轴承部和润滑体系。个别客户根据需求会单独设计或改动球磨机结构，只要不影响球磨机磨矿效果和整体结构的前提下还是可以稍作改动的。

球磨机这样的结构就大大简化了碎磨流程，得到成品的细度也较高，球磨机虽由于生产要领、规格、卸料、支承和传动要领等差异而被分成多种范例，选矿厂是否接纳自磨工艺，从而使矿浆在磨机筒体内的流动加快。

1、磨矿机数量较少的中、小型选矿厂，红星出产的球磨机，一般采用垂直式（磨矿机中心线垂直于粉矿仓中心线）配置方案。主要优点是操作方便、便于矿浆自主流及矿浆分配。

2、磨矿跨间长度应与选别跨间相适应，如选别跨过长时，可考虑平行式配置。

3、多段磨矿的磨矿机可配置在同一跨间内，也可配置在两个跨间。两个跨间配置的优点是，流程简单，回路少，但磨矿机不多时，配置在一个跨间比较经济。

4、磨矿机给料用的带式输送机角度不宜过大，一般应小于18°，给料机的受料点应保持平稳，机长取决于电子称安装要求，为确保精度，最好采用重锤尾部拉紧，使胶带保持一定的张力。

5、起重机能力按规定选取。由于磨矿机数量多而采用多台起重机时，应避免采用双层布置法，以减少厂房高度。

6、专用检修设备应按厂家提出的要求选取，大于5m直径的磨矿机，一般应设专用的机械手，配置中应留有足够的空间与面积。
