ok辊磨的组成结构和工作原理

摘要:ok辊磨特别的辊面结构,旁边路除铁装置及料封、磨盘挡料圈结构,缓冲防磨盘和磨辊接触装置、高效选粉机等的应用使OK辊磨在降低辊磨振动、解决过窄的水泥颗粒尺寸分布、保证水泥质量和避免粉磨过程中石膏脱水等方面有其独到之处。

关键词:OK磨;辊面结构;旁路除铁;挡料圈磨粉机

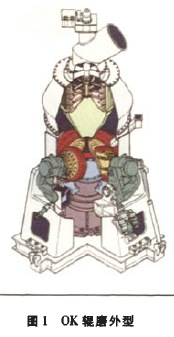

丹麦史密斯公司于1993年按照日本小野田和神户制钢公司的技术许可证开发出用于粉磨波特兰、矿渣和混合水泥的OK辊磨,见图l。

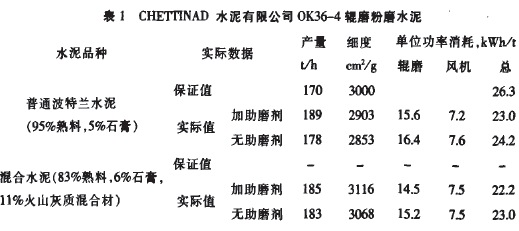

目前OK辊磨已销售了近百台。在产量近200t/h,约3750kW的0K36--4辊磨已经销售了近15台。现将一台0K36-4辊磨的生产数据列于表1中。

水泥粉磨不同于原料煤的粉磨。主要表现在:水泥要求其粉磨的颗粒比原料和煤更细,要求其颗粒尺寸分布比原料和煤更严格;喂入水泥磨中的物料通常比较干,比原料和煤更加难磨。

辊磨粉磨水泥需要关注的问题有:如何降低辊磨振动,如何解决过窄的颗粒尺寸分布,如何保证水泥质量,如何避免粉磨过程中石膏的脱水。OK辊磨通过特别的结构设计解决了上述问题。

lOK辊磨结构(图2)

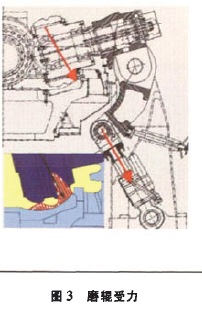

OK辊磨通过磨辊外型设计来解决振动过大问题。磨辊表面为圆弧状,中间带有沟槽。现借助图3描述如下:辊磨采用的是料床粉磨原理,压、剪力同时作用在料床上。形成稳定的料床是减少振动的关键,而料床中夹带的空气是不利于料床形成的。OK辊磨稳定料床的方法是:物料首先在磨辊的内侧进行预压、破碎和粉磨并形成一定的料床,料床中积存的空气在磨辊中间沟槽处释放,然后在磨辊外侧的高压区域得到进一步粉磨。

磨辊表面上有无沟槽和其与磨盘受力的相对位置对辊磨的产量影响较大。图4给出了在允许的振动

表1

范围内,磨辊外形、产品细度与产量的相互关系。

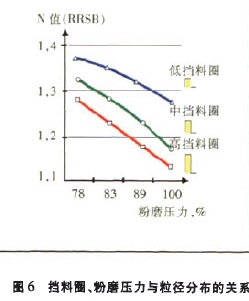

OK辊磨通过调整选粉机固定叶片的角度、转子的转速、磨盘的转速、气流速度和挡料圈的高度等来圈lOK辊磨外型解决过窄的颗粒尺寸分布问题。图 5、6、7分别说明磨盘转速、挡料圈高度、选粉机转速和气流量对颗粒尺寸分布的影响。

磨盘外挡料圈的结构见图8。它圈2磨辊外型是由多层圆弧钢片组成,通过增减钢片来调整其高度。

OK辊磨通过述调整后生产的水泥质量完全达到标准要求。对于用不同方法生产的水泥颗粒尺寸

图1图2图3

图4图5图6

图7图8图9

图10图11图12

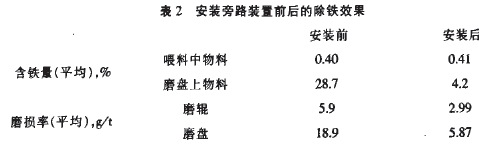

分布见图9。OK辊磨还有其他机械结构特点:由图l和图5可见,在磨辊的摇臂下部有一个机械的磨辊缓冲挡块,这样无论磨盘上有无物料,磨辊与磨盘之间不发生金属接触。用于粉磨矿渣的OK辊磨,在喷环上设有特别的旁路装置,它可以使较大颗粒的铁杂质从没有气流通过的喷环区域排出,见图lO。加装旁路装置后除铁的效果见表2。由图10可见,在旁路铁杂质的溜子和排渣孔的底部有料封锁风阀。排出的物料经金属分离器除去铁杂质后返回到辊磨中重新粉磨。磨辊衬板为分块结构,这就使其内外交替使用成为可能,衬板整个宽度都能充分利用,最大限度地提高了衬板的使用寿命。

2结构设计和工艺

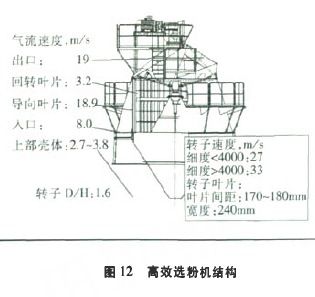

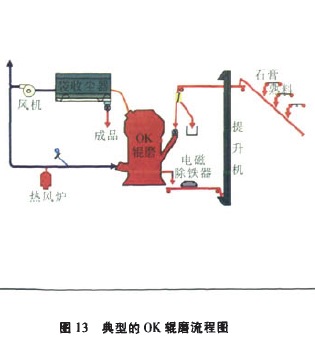

现结合图1l将OK辊磨磨辊和磨盘的结构尺寸设计说明如下(OK辊磨的规格为DM):磨辊直径:DR=0.59xDM。对于小规格的辊磨,前面系数为0.69;磨辊宽度:W。=0.24DM;磨盘粉磨受力点直径:DP=1.17xDM;研磨轨迹外径:Do=1.27xDM;磨盘转速·n=45.5/o.o-,。高效选粉机结构、细度、气流速度和叶片规格等相互关系见图12。典型的OK辊磨工艺流程见图13。和其他辊磨相似,该辊磨也是集烘干、粉磨和选粉过程于一体,具有很高的烘干能力。磨盘上有三个或四个磨辊。石膏、熟料和其他混合材料经计量后通过旁路阀和回转锁风下料

表2

图13

图14

图15

图16

器进到OK辊磨的回转磨盘中心。物料在离心力的作用下进入磨辊与磨盘之间的研磨区域,物料由作用在磨辊上的液压力粉磨。粉磨后的物料被磨盘外喷环处的高速上升气流带到上部的高效选粉机中,分选出的合格水泥颗粒随气流排出辊磨,而不合格颗粒返回到磨盘上重新粉磨。喷环处没有被吹起的含有大颗粒和铁杂质的物料排出辊磨,经电磁除铁器后返回到辊磨中重新研磨。

为了降低辊磨出口温度和形成稳定的研磨料床,OK辊磨内设有喷水装置。

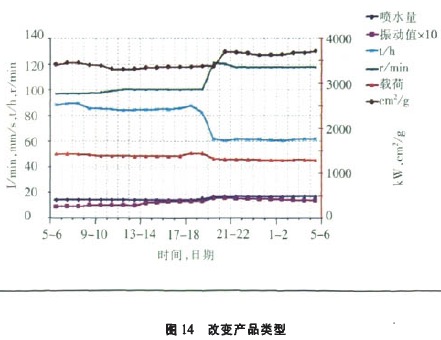

快速改变产品类型是辊磨的特别优势。OK辊磨可粉磨各种品种的水泥,也可粉磨矿渣、火山灰、石灰石和粉煤灰等,可满足各种不同的需要。图14为粉磨不同类型产品时辊磨的反应速度。

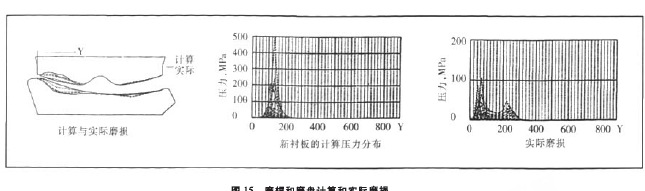

3磨辊和磨盘衬板的磨损OK辊磨在没有进行表面堆焊粉磨水泥时,其衬板磨损率约为1-29/t,粉磨矿渣约为10-129/t,在进行表面堆焊后粉磨矿渣时,其衬板磨损率约为4-69/t。图15为计算和实际磨损对照图。由图3和图15可见,磨辊和磨盘的最大磨损区域发生在磨辊的外侧。由于该磨辊衬板可内外交替使用。故其利用率相对于其他辊磨高。另外,衬板磨损后可采用堆焊技术修复受损的表面,从而得到衬板的最大利用率。

4OK辊磨的耐磨保护



现结合图16将OK辊磨的耐磨防护说明如下:在辊磨壳体和刮料板下用普通的钢板进行保护;磨辊外侧、喷环、刮料板、选粉机叶片、选粉机立轴和出料管等部位用耐磨钢板保护,有些部位也可用耐磨浇注料保护。当需要更换和维护磨辊时,磨辊可通过壳体外的油缸将磨辊翻到辊磨外部,见图8。
